Automatisation DES瓦纳丹斯乐加上盛大的网站去calibrage du Monde酒店

  • 部门主管:石油和天然气-下游
  • Categorie:Motorisations ELECTRIQUES,Actionneurs hydrauliques等pneumatiques,Réducteurs等ACCESSOIRES,RESEAUX德COMMANDE
  • 的:IQ -标准,IQT -部分转弯,RC200,机动信息战,Pakscan

阿佩罗

罗托克执行器和控制系统是欧洲环线的的自动化的研究和测试设施运行是必要的。分成两个独立的产业规模闭环测试电路(一个用于液体米,一个用于燃气表),该网站是能够运行所有全年,作为电路保证的闭环性质,他们是不受季节性影响。罗托克提供85个用于气体测试设施电动致动器和用于将液体米测试设施43个的气动执行器,以对他们所有附加的控制解决方案。


阿佩罗

EuroLoop位于鹿特丹的新默兹河畔,将成为世界上最大的研究和测试基地,用于石油和天然气工业中工业流量计的校准、验证和型式测试,以及涉及工艺技术和流程的工业实验的性能测试。

该工厂由两个独立的工业规模的闭环测试电路组成——一个用于液体表,一个用于气体表——位于一个全新的、独立的200 × 100米的场地上,还包括控制室、会议室和一个教育中心。

由于完全独立,EuroLoop将独立于外部因素运行,从而最大限度地提高校准设施的可用性。


挑战

在欧洲环线两个闭环校准电路被构造为单独的项目。每个已采取了不同的阀门驱动技术。此外,ATEX 1区防爆设备的服务参数应用的要求很高,在管道涉及流量达30000立方米/小时压力高达尺寸高达30英寸到60巴。


解决方案

除了由涡轮和超声波流量计组成的总表循环系统外,燃气表的电路(包括压缩机、热交换器、气体容器和润滑系统)使用Rotork IQ和IQT智能电动执行器,并使用Rotork Pakscan™双线数字控制。IQ执行机构安装了Rotork IW蜗杆齿轮箱,用于更大的球阀的操作。iqt是直接驱动部分回转驱动器。

安全是最重要的,因此,几乎所有球阀装置均采用双截止和排气设计,最大重量为8吨。防止泄漏对计量的准确性和安全性至关重要。

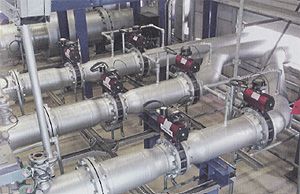

在欧洲环线的其他植物中,液体流量计校准,由三个循环系统中,每个包括大,小电路和各自配备有各种尺寸的主米,连同泵和冷却器。该电路可以被连接到两个活塞校准仪中的一个,无论是对主计校准或用于直接针对校准仪测试。服务参数应用涉及在压力下的流速高达5000米3 /小时到10巴。几乎所有的电路中的阀是蝶阀,通过罗托克RC200操作范围气动致动器,配有开关箱和定位器,通过罗托克在比利时剂,Prodim SA供给。

这两个装置都是全自动的,气体装置需要85个电动执行器,液体装置需要43个气动执行器。该工厂今年晚些时候全面投产后,每年的检测能力将达到1500个气表和600个液表。

先进的控制

在控制方面,每个校准电路采用不同的架构,虽然两个系统是连接在一起的安全原因。

虽然液路上的43个气动执行器采用传统的硬接线方式,但气路上更多的电动执行器可以利用连接到最新Rotork Pakscan P3主站的Pakscan双线总线公路提供的规模经济性。主站连接到下一级控制,安全PLC控制设备运行的压力和温度参数。这包括一系列复杂的任务,涉及大约800个输入/输出,除了防止过压和其他安全相关职责外,还执行校准所需的测量操作。

任何故障会在这个水平进行检测,触发电路立即关闭。与此同时,该PLC将与液体电路的安全PLC通讯,收下来为好,确保在紧急情况下总厂的诚信。PLC的设计与流量计算机和基于PC的SCADA和校准管理系统,该系统在欧洲环线厂的监督中的操作已经由两家荷兰公司提供的设计 - 精神IT的燃气设施和Krohne公司石油和天然气的液体设施。

阀致动器的天的日常操作与从HMI站也可用本地操作完全自动化。操作单独寻址IQ阀门执行器另外可在Pakscan的主站。

欧洲环线,对环境

在一般情况下,测量和校准的更好的质量,更好的为环境。良好的测量确保更多的产品符合标准要求,因此较少被浪费。制造工艺也更容易监督结果。

高质量的措施不仅有利于环境,而且具有经济效益。每年有数百万立方米的天然气通过全球的石油和天然气网络进行生产、运输和分销。测量数据构成了成本和收入的基础,所以一个微小的偏差可能造成数百万美元的损失。因此,将测量仪器校准到最高水平具有重要的经济意义。

Rotork的阀门执行和控制设备的单一来源为EuroLoop项目提供了许多额外的好处。EuroLoop项目工程师Wim Volmer解释说:“在选择Rotork之前,我们考虑了各种供应商提供的设备的优点,当然还有性价比。例如,在电气方面,Rotork IQ执行器提供了阀门诊断功能,尽管这不是该工厂的基本要求,但由于无需进行过于谨慎的阀门例行维护,因此对工厂操作人员仍然非常有用。此外,Pakscan双线数字控制系统的安装非常经济,有助于快速调试,并为执行机构和工厂的SCADA系统之间提供专用、可靠的通信链接。

“鹿特丹的罗托克办公室和车间距离很近,在实践和后勤层面上有很大的帮助。betway必威88登录Rotork已经能够将几乎所有的IQ执行机构安装到车间的阀门上,并将它们作为完整的工厂测试单元提供给现场。betway必威88登录
此外,虽然不同的驱动器产品,在英国和瑞典罗托克工厂生产,该公司罗托克在荷兰为我们提供了完全合格的维修技师进行现场支持,从字面上我们的家门口。”
